在大规模新能源并网和电力电子装置广泛应用的背景下，电网中出现了大量次同步、超同步振荡和宽频率信号。国家“加快构建新型电力系统行动方案”明确提出要提升电网对清洁能源的接纳、配置、调控能力。公司自主研制的 HT-WFMS 2000 宽频测量PMU子站系统采用高速同步采样技术，可对0.1～2500Hz范围内的工频和非工频成分进行全频段监测，为电网运行提供精准数据。
装置参数：
◆宽频测量处理单元HT-P166： ◆宽频测量装置HT-M166：
|
| 硬件配置： |
| 硬件配置： |
|
|
| 嵌入式自主操作系统 |
|
|
| 高速同步采样，采样率 ≥12.8kHz |
|
|
| 高性能多CPU处理器 |
|
|
| 模拟/数字量接入，接入间隔≥6 |
|
|
| 存储容量8GB/2TB |
|
|
| Ethernet 100M网口≥3 |
|
| 通信协议： |
| 通信协议： |
|
|
| GB/T 26865.2（V3） |
|
| GB/T 26865.2（V3） |
|
|
| Q/GDW 131-2006（V2） |
|
| Q/GDW 131-2006（V2） |
|
| 数据处理/分析： |
| 测量功能: |
|
|
| 数据统计 |
|
| 同步相量、频率、频率变化率、内电势角等 |
|
|
| 日/周/月运行报告 |
|
| 2.5～45Hz，55～95Hz、10个电流、电压主导分量 |
|
|
| 瞬时/有效/相角值显示 |
|
| 间谐波：100～2500Hz，10个主导分量 |
|
|
| 相量/频谱/谐波分析 |
|
| 谐波：1～50次（频率、幅值） |
|
| 数据存储与录波： |
| 振荡监测录波及存储： |
|
|
| 宽频测量数据存储 |
|
| 0.1～2.5Hz低频振荡 |
|
|
| 动态数据文件存储 |
|
| 2.5～100Hz瞬时功率、10个主导分量 |
|
|
| 5分钟统计、分析波形文件 |
|
| 100～300（2500）Hz瞬时功率、10个主导分量 |
|
|
| 存储暂态录波 |
|
| 宽频振荡告警 |
|
|
| 转发连续录波召唤数据 |
|
| 暂态录波：≥12.8kHz、10s、1000条 |
|
|
|
|
|
|
| 连续录波：6.4kHz、72小时 |
|
|
|
|
|
|
| 动态录波：100Hz |
系统特点：
超宽频监测能力：
采样率高达12.8kHz，远超传统4kHz，可精准捕捉0.1～2500Hz的振荡信号。
多维度数据感知：
同时监测同步相量、频率、频率变化率、内电势角、次/超同步振荡功率、谐波及间谐波等关键参数。
精准故障诊断：
内置FFT、谱分析等算法，实现宽频振荡监测、同步相量测量、（间）谐波测量，并支持事件录波与连续录波。
高可靠性设计：
采用自主嵌入式操作系统，通过严格的温循环测试（-40℃～85℃），确保在极端环境下稳定运行。

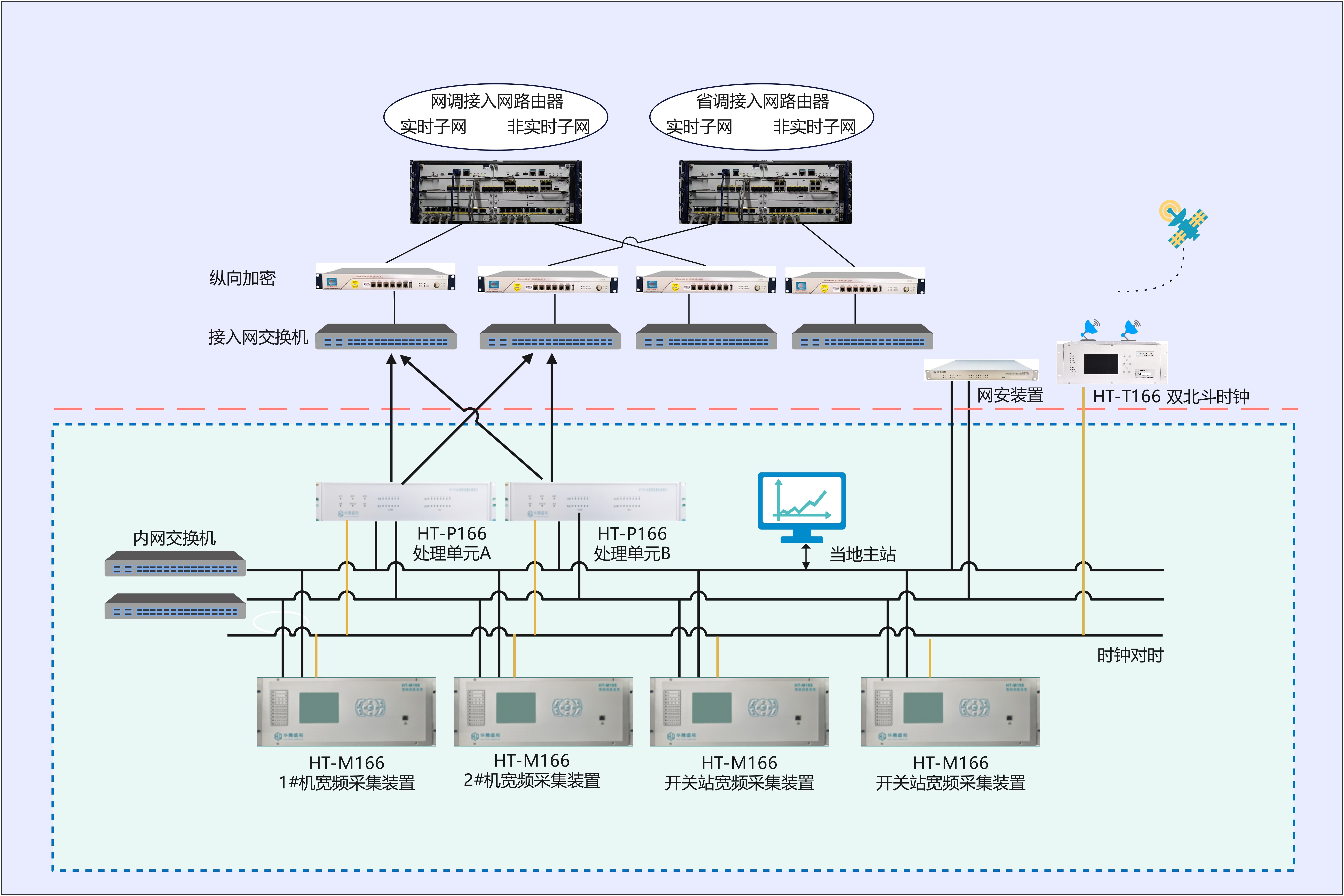

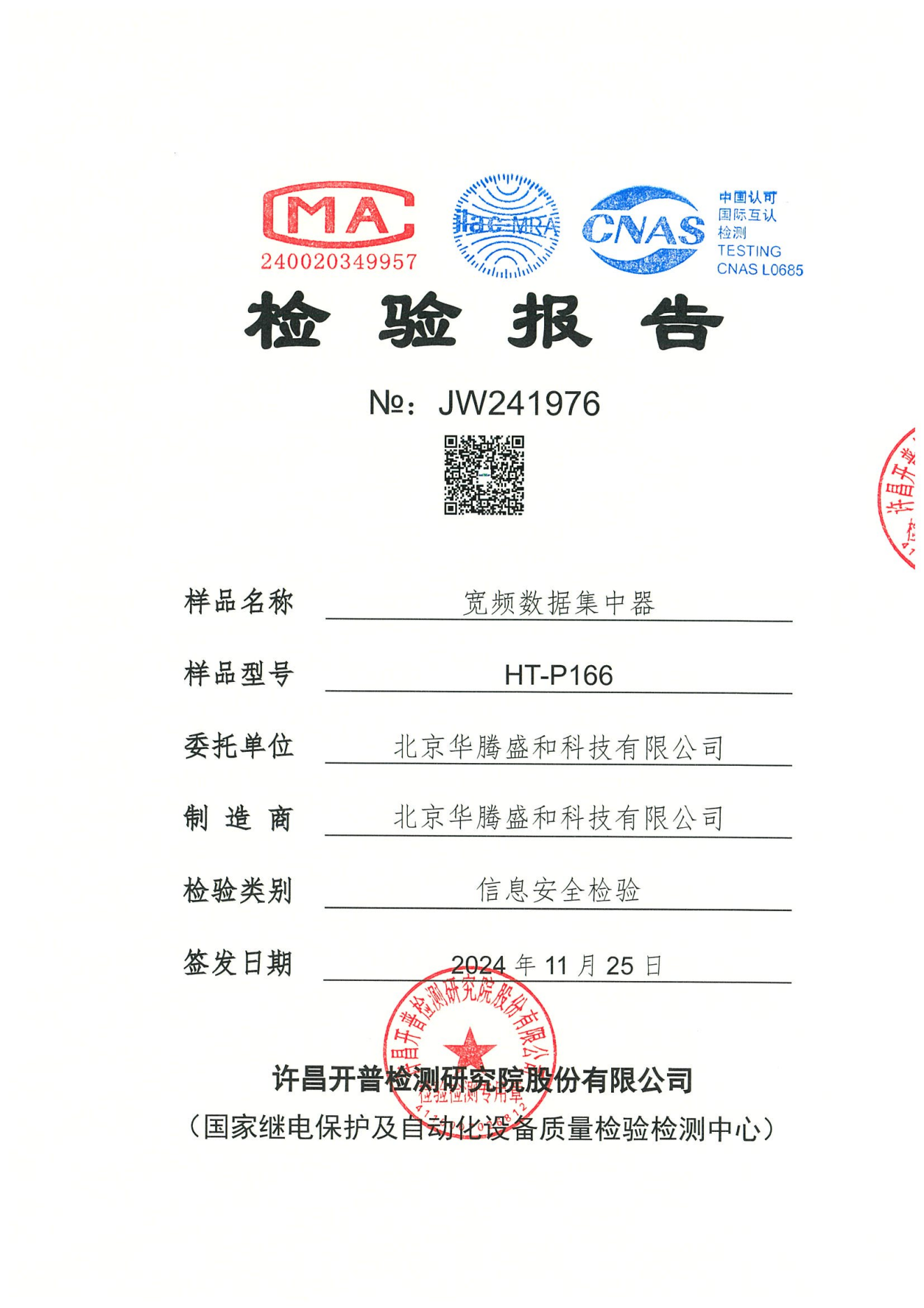

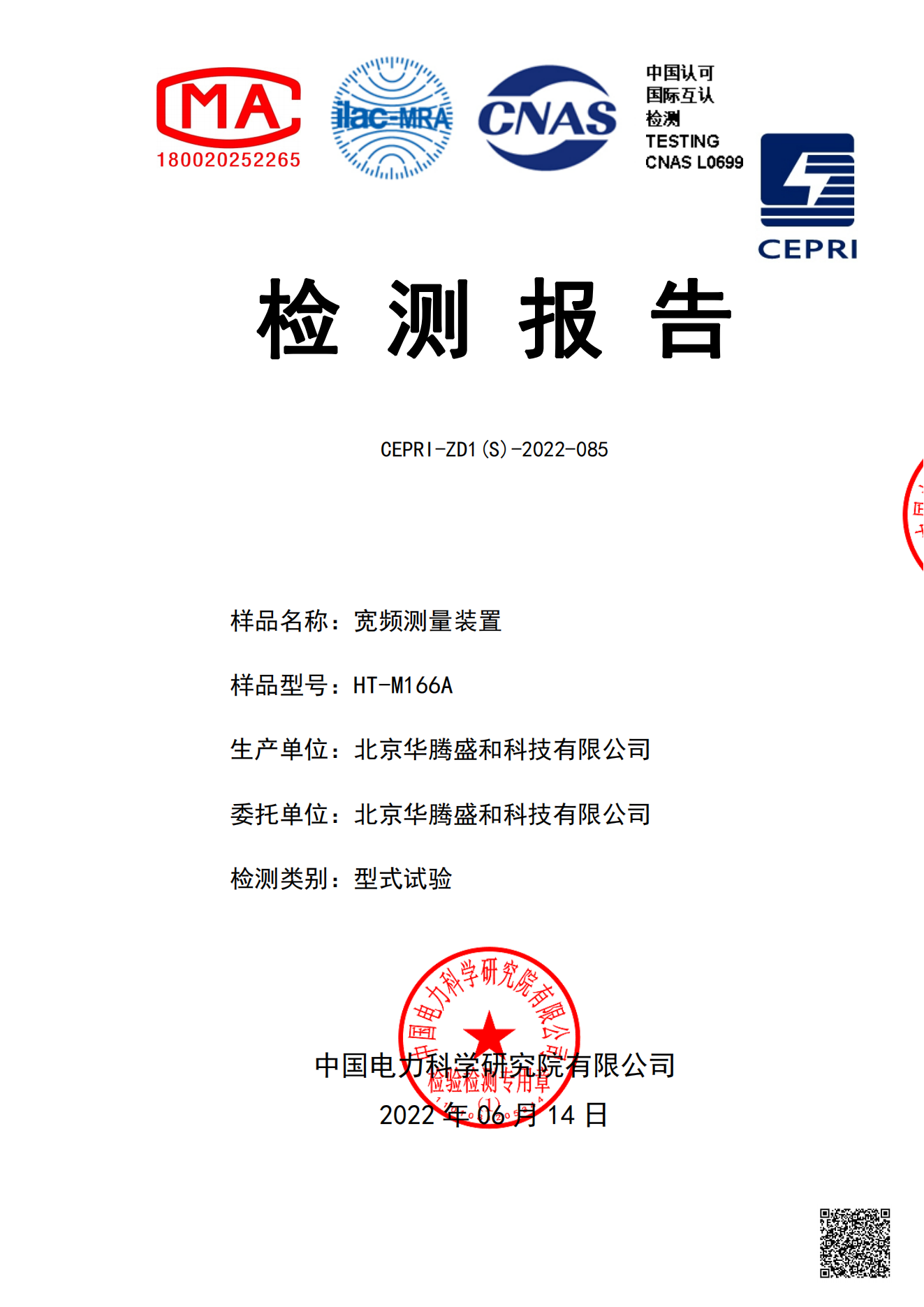

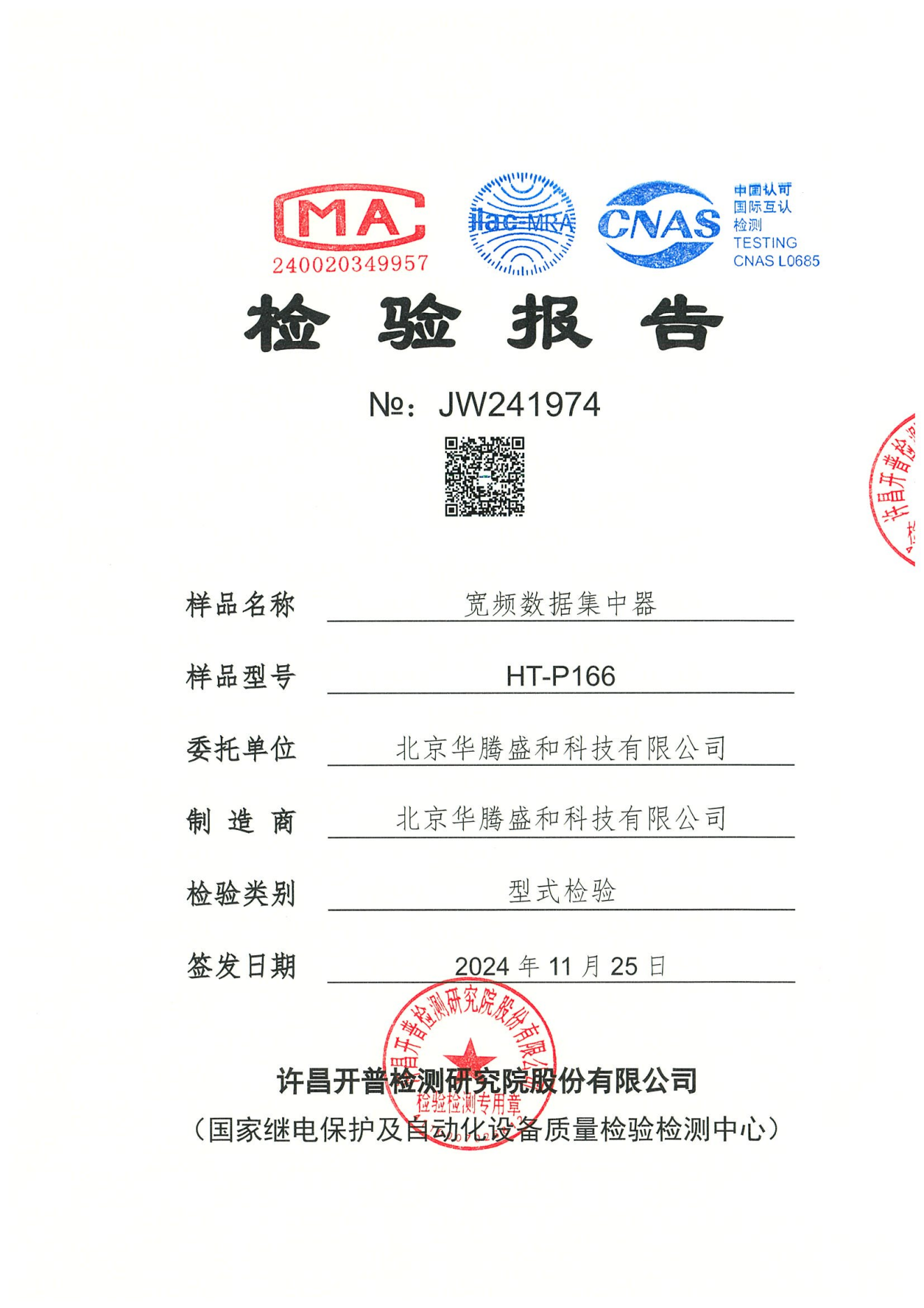

测试报告：

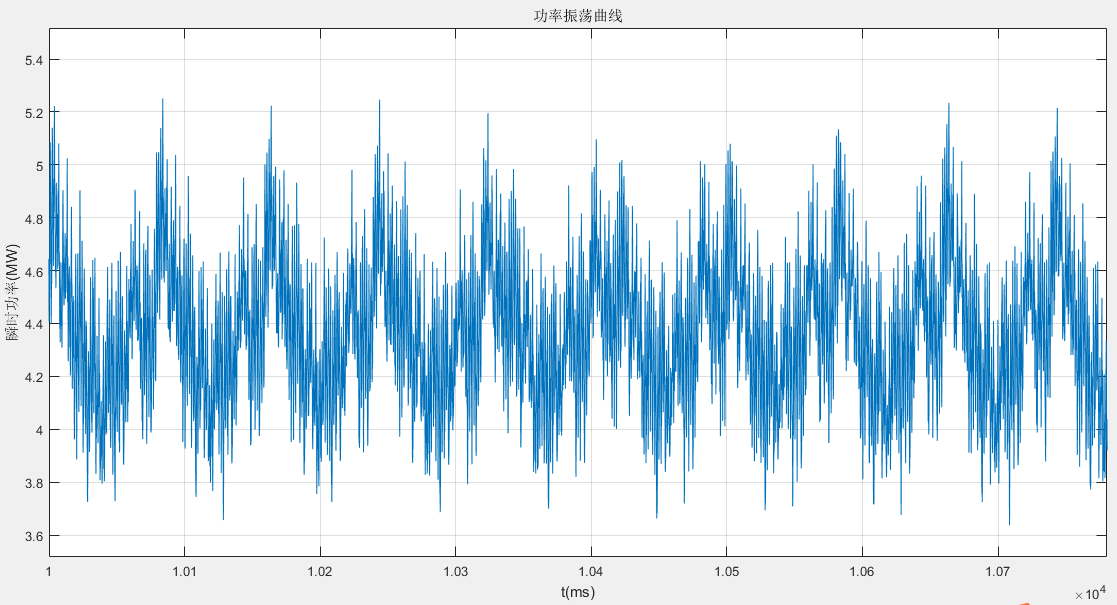

当地告警监视后台展示：
1）5分钟统计分析文件展示
50个谐波和50个间谐波5分钟最大、最小、平均值；次/超同步振荡5分钟最大10个幅值、频率和出现次数最多的10个次数、频率值；11个次/超同步振荡监测量5分钟平均值。
2）5分钟测量数据录波文件展示
一秒一帧数据，共计300帧数据，每帧数据包含50个谐波和50个间谐波的幅值、次/超同步振荡最大的10个幅值、频率和出现次数最多的10个频率、次数、11个次/超同步振荡监测量。
3）宽频设备故障告警，对频率振荡发生时间进行分类。
4）通过实测频率及一次调频的动作信号，结合当地双细则考核要求，提供一次调频动作合格率测算。
