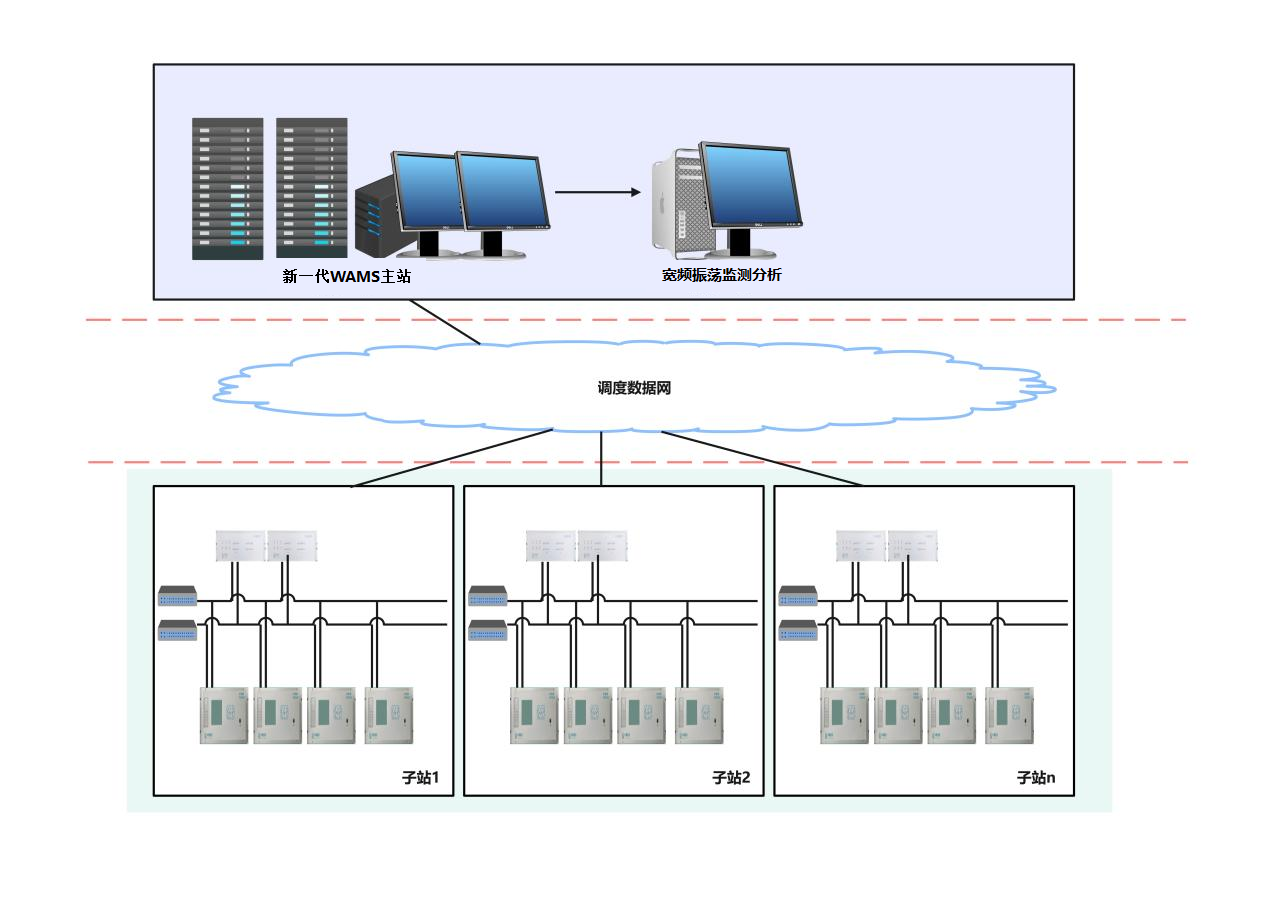

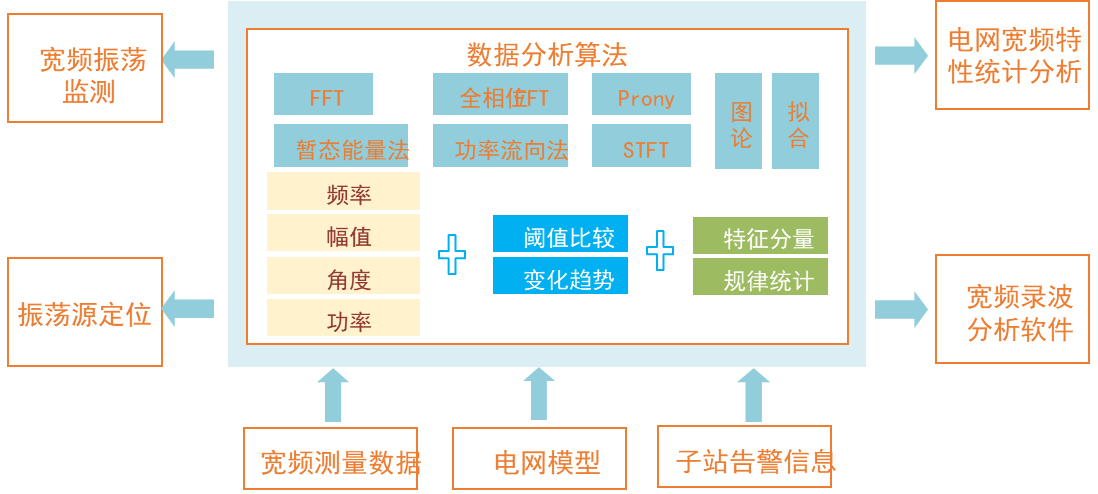

随着新能源并网比例持续上升，电网可能产生多种宽频振荡，影响安全稳定运行。国家能源局指出，智能电网应用大数据和人工智能技术，实现对电网的智能监测和优化控制，提升系统运行效率和稳定性。电网振荡预警系统基于D5000调度平台，将高速同步采样数据送至前置服务器，利用FFT、暂态能量函数、功率幅值流向和图论等多种算法，对频率、幅值、相角、功率等信号进行综合分析。系统具备振荡监测与定位、宽频录波数据分析和自动报告生成等功能，可实时捕捉站端宽频装置告警信号并生成分析报告，显著提高新能源高占比电网的动态稳定性。
系统特点：
·宽频振荡监测及定位：全面覆盖0.1Hz～2500Hz频段，支持0.1～2.5Hz低频振荡、2.5～100Hz次/超同步振荡及100～2500Hz中高频振荡的精准捕捉；
·宽频振荡统计分析：对宽频振荡进行特征提取，开展发生规律及分布分析；
·动态数据浏览：支持宽频装置数据及振荡监控装置告警信号的查询及浏览；
·宽频录波数据分析：支持多种分析算法对宽频振荡数据分析及展示；
·宽频振荡分析报告：捕捉站端振荡监控装置告警信号，提取对应数据开展分析，并直接生成报告。

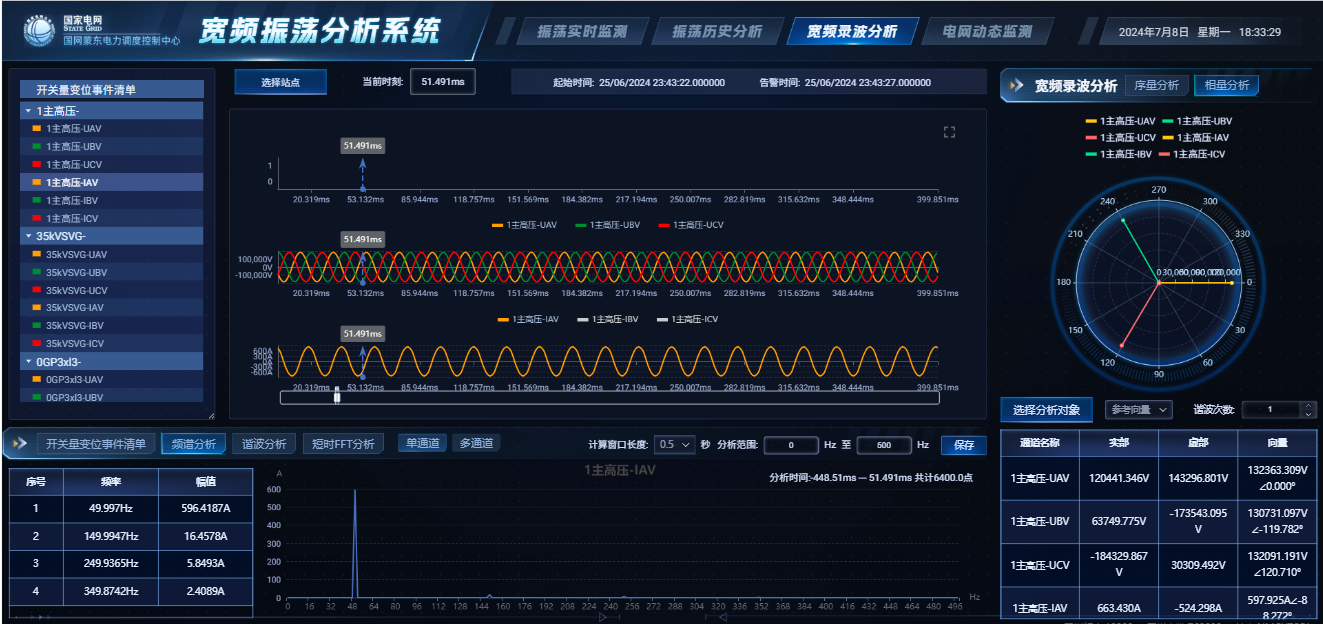

系统展示:
